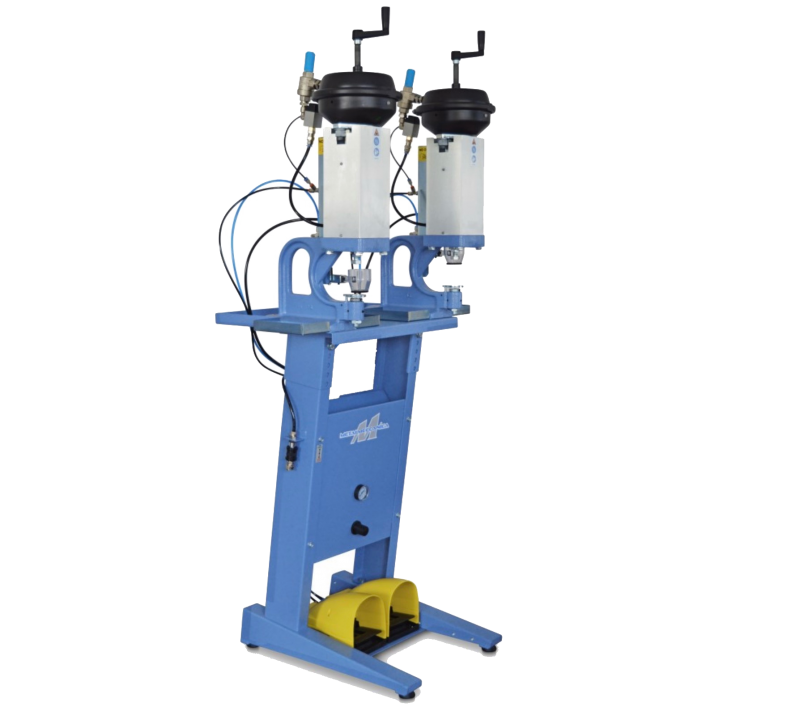

  4. GS/D-DC 20" ATTACCAGANCI PN A DUE TESTE CILINDRO A MEMBRANA DA 20"+ DISP.SALVAM.

GS/D-DC 20" ATTACCAGANCI PN A DUE TESTE CILINDRO A MEMBRANA DA 20"+ DISP.SALVAM.

Marca : METALMECCANICA

Cod. : RC8421

Accedi per acquistare

  • Consegna in 24/48 ore

DESCRIZIONE

Applicatore pneumatico con cilindro a membrana da 20” a una testa (GS/S-DC), due teste (GS/D-DC) o in versione ibrida (GS/S-1DC), a caricamento manuale per l’applicazione di placchette o anelli vela di grandi dimensioni (diam. interno max 25 mm). La forza esercitata dal cilindro di pressatura è pari a kg 670 a 6 bar Disponibile anche in versione con cilindro da 30” (forza a 6 bar pari a 1000 kg) per lavorazioni pesanti quali tendaggi, reti o teloni. A richiesta è possibile avere la macchina con il dispositivo di avvicinamento della matrice superiore che consente un centraggio preciso del lavoro da eseguire prima dell’operazione definitiva. E’ anche disponibile a richiesta l’installazione del sistema aspirante sul porta matrice superiore.

CARATTERISTICHE

  • Cilindro di pressatura a membrana 20” (disponibile anche a 30”)
  • Cilindro di pressatura con potenza max 550 kg
  • Dispositivo salvamani a norme CE
  • Bancale regolabile in altezza
  • Pressione di lavoro regolabile
  • Vaschette portabottoni di serie
  • Optionals: dispositivo a punto o crocerossa LED per posizionamento bottone, guida di riferimento per distanze applicazioni, dispositivo di avvicinamento per centratura, modifica per sistema aspirante





SPECIFICHE TECNICHE

Modelli

Alimentazione aria compressa

Pressione esercizio

Consumo aria per ciclo (a testata -6 bar)

Forza cilindro (6 bar)

Ciclo di lavorazione

Misura attacco matrice inferiore

Misura per filetto matrice superiore

GS/S

8 bar

3÷8 bar

4.29 N/L

670kg

3÷8 s

Ø 12,2mm

Ø 6.35 x 24”

GS/D

8 bar

3÷8 bar

4.29 N/L

670kg

3÷8 s

Ø 12,2mm

Ø 6.35 x 24”
